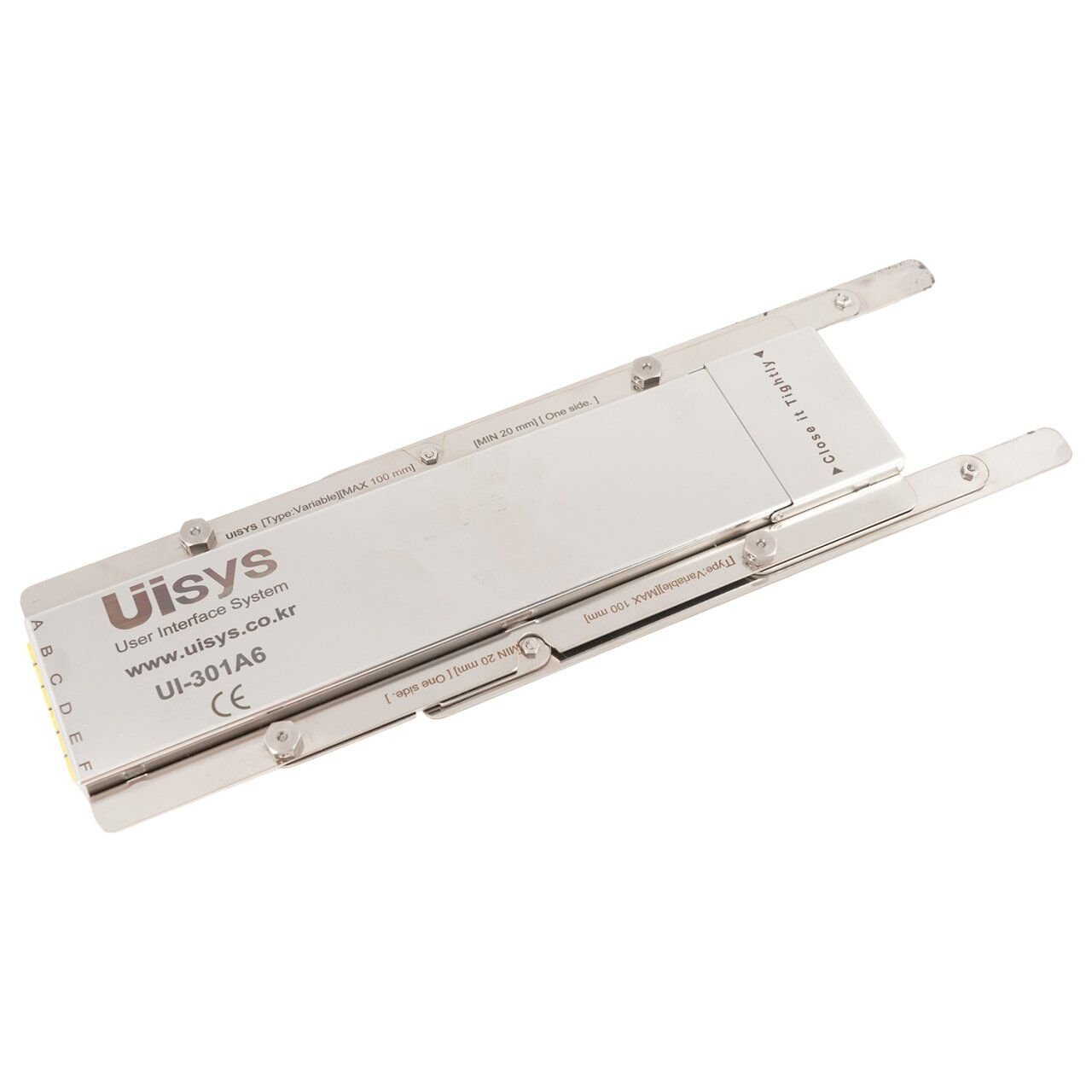

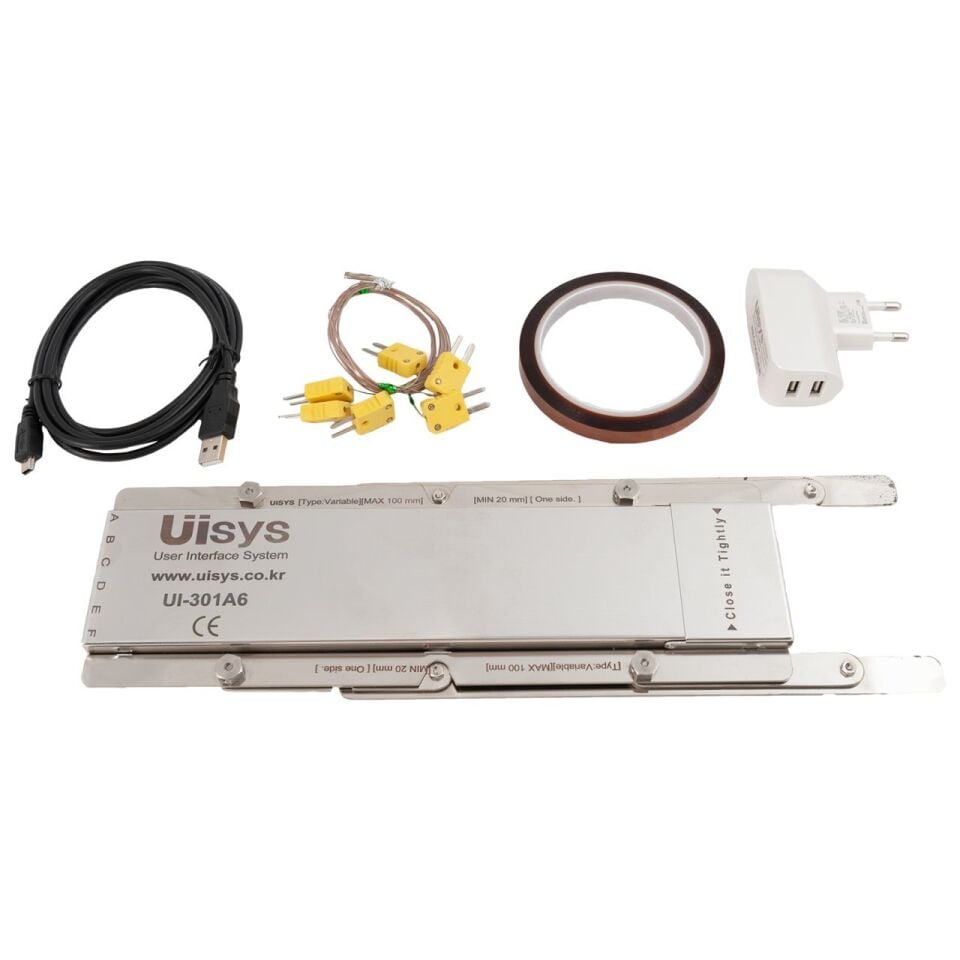

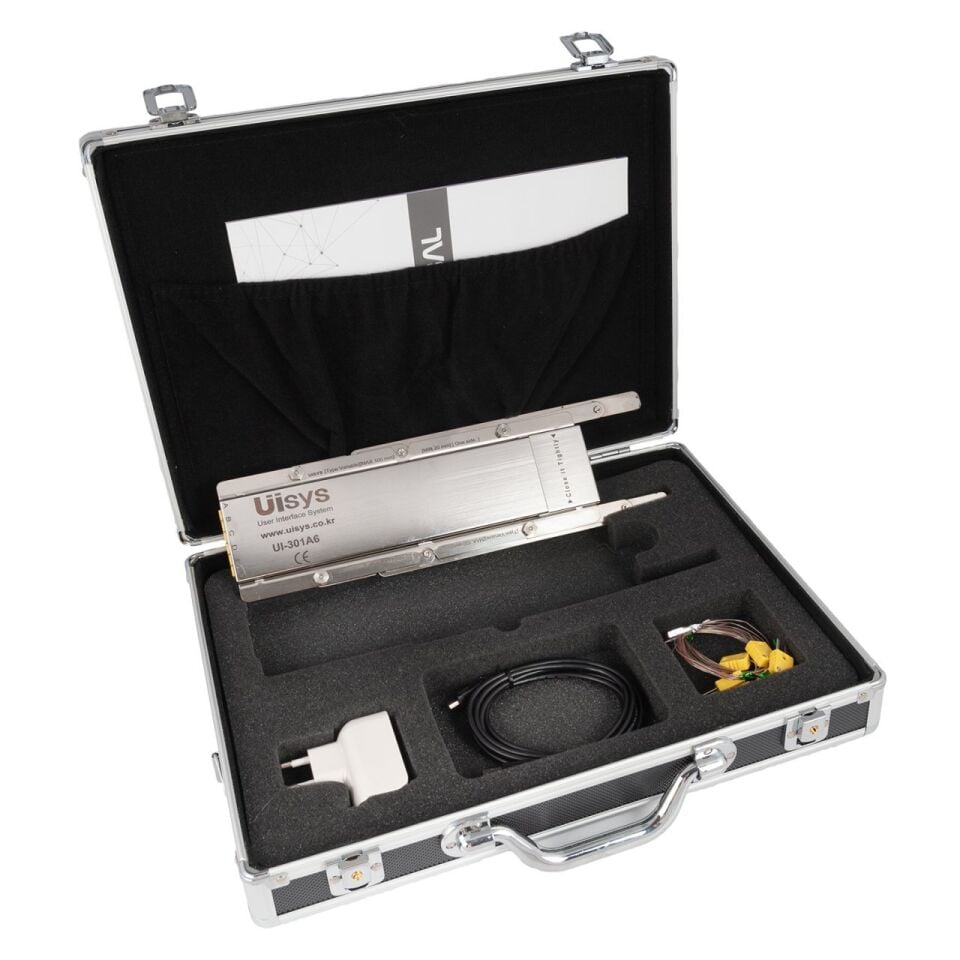

UI-301A6V Reflow Checker Isı Profil Cihazı
UI-301A6V Reflow Checker – 6 Kanallı Isı Profil Ölçüm ve Analiz Cihazı
Ürün Açıklaması:
UI-301A6V Reflow Checker, reflow fırınlarında kullanılan lehimleme profillerinin doğruluğunu analiz etmek ve sıcaklık kontrolünü optimize etmek için geliştirilmiş, 6 kanallı profesyonel bir ısı profil kayıt cihazıdır. SMD ve BGA komponentlerin üretim kalitesini güvence altına almak isteyen üreticiler için vazgeçilmez bir ölçüm aracıdır. Isı dayanımlı yapısı sayesinde doğrudan reflow fırını içinde ölçüm alabilir ve verileri yazılım aracılığıyla analiz edebilirsiniz.
Teknik Özellikler:
-
Model: UI-301A6V
-
Kanal Sayısı: 6 bağımsız termokupl girişi
-
Sensör Tipi: K tipi termokupl
-
Sıcaklık Ölçüm Aralığı: 0°C – 400°C
-
Sıcaklık Hassasiyeti: ±1°C
-
Veri Kaydı: Dahili hafıza ile sürekli kayıt (USB üzerinden aktarım)
Güç Kaynağı: Şarj edilebilir batarya (USB üzerinden şarj) -
Yazılım Uyumu: Reflow profil analiz yazılımı
3 Eksenli Titreşim Ölçümü (X, Y, Z Axis)
Örnekleme Süreleri: 0.3, 0.6, 1.2, 2.4 saniye
Ölçüm Süreleri: 10,20,40,80 dakika
2 Zamanlı veri kaydı
Öne Çıkan Özellikler:
-
Aynı anda 6 farklı noktadan sıcaklık ölçümü ve kaydı
-
Kompakt ve fırın içine yerleştirilebilir tasarım
-
Reflow fırını sıcaklık profilinin detaylı takibi
USB üzerinden kolay veri aktarımı ve analiz -
Yazılım ile sıcaklık/zaman grafiği, delta analizi ve profil karşılaştırma
Kullanım Alanları:
-
SMT üretim hatlarında reflow fırını sıcaklık kontrolü
-
BGA, QFN ve hassas SMD komponentler için profil ayarı
-
Sıcaklık profiline bağlı hata tespiti ve önleme
