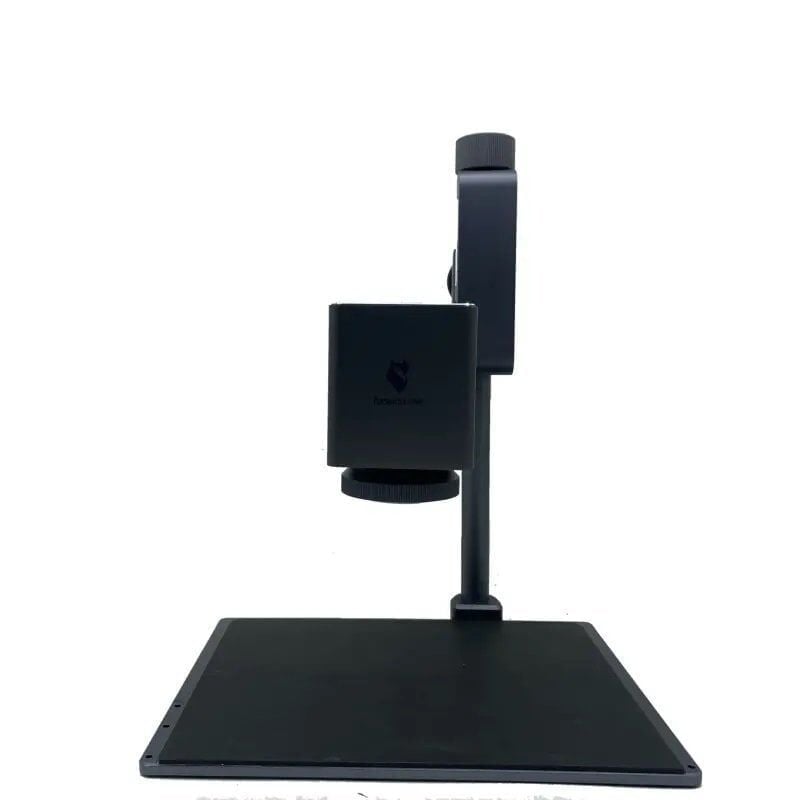

ProTools CTA-30 Termal Analiz Cihazı
ProTools CTA-PRO Termal Analiz Cihazı
ProTools CTA-PRO, elektronik devrelerdeki termal davranışları detaylı bir şekilde analiz etmek için tasarlanmış yüksek çözünürlüklü bir termal analiz cihazıdır. 3D termal görüntüleme özelliği sayesinde, PCB üzerindeki sıcaklık dağılımlarını dağ ve vadi görünümlerinde sunarak, anormalliklerin hızlı ve hassas bir şekilde tespit edilmesini sağlar.
Teknik Özellikler
-
Kızılötesi çözünürlük: 260×200, 384×288 veya 640×480 piksel (modeline göre)
-
Spektral aralık: 8–14 µm
-
NETD: 70 mK @25°C (CA-20), 50 mK @25°C (CA-30 ve CA-60)
-
Görüş açısı: 36°×25°, 56°×42°
-
Kare hızı: 25 FPS
-
Odak modu: Manuel
-
Çalışma sıcaklığı: -10°C ila +55°C
-
Sıcaklık ölçüm aralığı: -10°C ila +550°C
-
Ölçüm doğruluğu: ±2°C veya ±2% (-10°C ila +120°C), ±3°C veya ±3% (+120°C ila +550°C)
-
Ölçüm mesafesi: 20 mm ila 1 m
-
Emisivite düzeltmesi: 0.1–1.0 aralığında ayarlanabilir
-
Veri örnekleme sıklığı: 1, 5, 10, 20 FPS
-
Görüntü formatı: Radyometrik JPG
-
Video formatı: MP4
-
Cihaz boyutları: 220×172×241 mm (tek kart), 346×220×341 mm (çift kart)
Öne Çıkan Özellikler
-
3D termal analiz ile sıcaklık dağılımlarının görselleştirilmesi
-
Çoklu sıcaklık algılama ve haritalama araçları (noktalar, çizgiler, dikdörtgenler, çokgenler)
-
16 farklı renk paleti seçeneği
-
Gerçek zamanlı sıcaklık analizi ve eğri gösterimi
-
CSV formatında veri kaydı ve çevrimdışı analiz imkanı
-
Otomatik ve manuel fotoğraf/video kaydı
-
Sıcaklık eşiği aşıldığında otomatik kayıt özelliği
Kullanım Alanları
-
Elektronik devrelerdeki termal anormalliklerin tespiti
-
PCB tasarımında ısı dağılımının analizi
-
Üretim sonrası kalite kontrol süreçleri
-
Ar-Ge ve test laboratuvarlarında termal performans değerlendirmeleri
-
Eğitim ve öğretim amaçlı termal analiz uygulamaları
Kutu İçeriği
-
ProTools CTA-PRO Termal Analiz Cihazı
-
USB bağlantı kablosu
-
Kullanım kılavuzu
-
Yazılım ve sürücüler
ProTools CTA-PRO, elektronik bileşenlerin termal davranışlarını detaylı bir şekilde analiz etmek isteyen profesyoneller için ideal bir çözümdür. Gelişmiş özellikleri ve kullanıcı dostu arayüzü ile termal analiz süreçlerinizi daha verimli hale getirebilirsiniz.
| Sistem parametreleri |
CA-20 |
CA-30 |
CA-60 |
|---|---|---|---|
| Kızılötesi çözünürlüğü |
260*200 |
384*288 |
640*480 |
| Spektral aralık |
8~14um |
||
| NETD |
70mK@25℃ |
50mK@25℃ |
|
| Görme alanı açısı |
36°X25° |
56°X42° |
56°X42° |
| Kare hızı |
25FPS |
||
| Odak modu |
Manuel odaklanma |
||
| Çalışma sıcaklığı |
-10℃~+55℃ |
||
| Ölçüm ve analiz | |||
| Sıcaklık aralığı |
-10℃~450℃ |
-10℃~550℃ |
-10℃~550℃ |
| Sıcaklık ölçüm yöntemi |
Maksimum sıcaklık, minimum sıcaklık ve ortalama sıcaklık |
||
| Sıcaklık ölçüm doğruluğu |
-10℃~120℃ için ±2 veya ±2% ve 120℃~550℃ için ±3% |
||
| Ölçüm mesafesi |
20mm~1m |
||
| Sıcaklık düzeltme |
Manuel/Otomatik |
||
| Emisivite düzeltmesi |
0.1-1.0 aralığında ayarlanabilir |
||
| Veri örnekleme sıklığı |
20FPS, 10FPS, 5FPS, 1FPS gibi esnek bir şekilde yapılandırılabilir. |
||
| Görüntü dosyası |
Tam sıcaklık JPG termogramı (Radyometrik-JPG) |
||
| Video dosyası |
MP4 |
||
| Cihaz boyutu | |||
| Tek kart |
220 mm x 172 mm, 241 mm yükseklik |
||
| Çift kişilik tahta |
346 mm x 220 mm, 341 mm yükseklik |
||
| Veri toplama aksesuarları (standart konfigürasyona dahil değildir) | |||
| Isıtma masası |
Özelleştirilebilen dirençli ısıtma tellerinin 2 yağlama test deliğinin standart konfigürasyonu |
||
|
Emme pompasının benzetilmiş emme derecesi, süresi ve zamanlarının özelleştirilmiş ayarı |
|||
| Veri toplama |
Sıcaklık değişim verileri, rezistanslı ısıtma tellerine ve direnç değerlerine karşılık gelen veriler, simüle edilmiş güç kaynağı süresi ve sıcaklığına karşılık gelen veriler ve ısıtma homojenliğinin hesaplanması dahil olmak üzere, zaman sınırı olmaksızın sıcaklık verilerinin kaydedilmesi |
||
