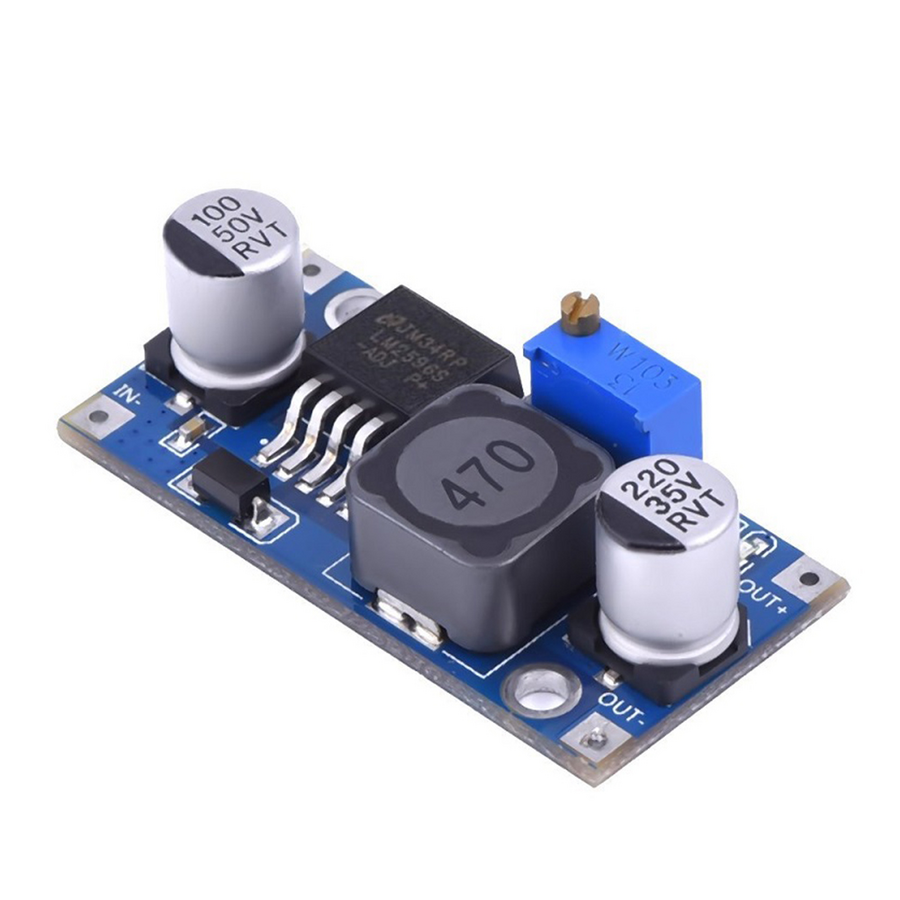

LM2596 Ayarlanabilir DC-DC Voltaj Regülatörü
LM2596 Ayarlanabilir DC/DC Voltaj Regülatörü, giriş voltaj aralığını 4V ile 35V arasında tutarak, 1.23V ile 30V arasında çıkış voltajı elde etmenizi sağlar. Bu modül, farklı projelerde ihtiyaç duyduğunuz çeşitli voltaj seviyelerini elde etmek için mükemmel bir çözümdür. Giriş voltajından daha düşük voltaj çıkışları almak için tasarlanmış olan bu cihaz, voltaj yükseltme işlevi sunmaz.
Özellikler:
| Giriş Voltajı | 4V - 35V DC |
| Çıkış Voltajı | 1.23V - 30V DC (Giriş voltajından düşük seviyelerde) |
| Çıkış Akımı | Maksimum 3A (yüksek akım çekilmemesi tavsiye edilir, 2A üzeri kullanımda soğutma önerilir) |
| Verimlilik | %92’ye kadar yüksek verimlilik |
| Potansiyometre Ayarı | Çıkış voltajını hassas bir şekilde ayarlayabilmek için potansiyometre |
| Koruma Özellikleri | Akım limiti koruması ve termal kapanma özellikleri ile güvenli kullanım |
| Standby Modu | Düşük güç tüketimi, genellikle 80µA |
| Çalışma Sıcaklığı | -45°C ile +85°C arasında |
| Boyutlar | 43mm x 21mm x 14mm (Uzunluk x Genişlik x Yükseklik) |
Kullanım Talimatları: Bu regülatör, voltajı çıkış pinlerine bağladığınız bir ölçüm cihazı ile kolayca ayarlanabilir. Potansiyometredeki boşluğu almak için ürün ilk kez çalıştırıldığında bir tornavida ile dikkatlice müdahale edin. Çıkış voltajını ayarlamak için potansiyometreyi sağa ve sola 15-20 tur çevirerek voltajda değişim görmeye başlayın. Ayarı yaparken yavaş hareketlerle voltajınızı istediğiniz seviyeye getirin.
Uyarılar:
- Ürünün çıkış voltajı, giriş voltajından daha yüksek olamaz. Örneğin, girişe 12V bağlarsanız çıkış voltajını 0-12V aralığında ayarlayabilirsiniz.
- Aşırı yükleme durumlarında (3A’den fazla) cihaz zarar görebilir. Bu nedenle, 2A üzeri kullanımda soğutma önerilmektedir.
- Bu modül, voltaj düşürme işlevi sağlar; voltaj yükseltme işlemi yapılamaz.
Paket İçeriği:
- 1 x LM2596 Ayarlanabilir DC/DC Voltaj Regülatörü Modülü
Kullanım Alanları: LM2596, prototip geliştirme aşamalarında, düşük voltaj gereksinimlerini karşılamak için ideal bir çözümdür. Geniş giriş voltaj aralığı sayesinde farklı voltajlara ihtiyaç duyabileceğiniz projelerde güvenle kullanılabilir. Küçük boyutları ve yüksek verimliliği ile her tür elektronik projede pratik kullanım imkanı sunar.
